Dynamisches Diagramm

Als "Dynamisches Diagramm" bezeichnet man ein Diagramm, das sich automatisch an eine wachsende/schrumpfende Datenquelle anpasst.

Dazu gibt es generell 2 Möglichkeiten :

1. Als Datenquelle des Diagramms wird eine "Tabelle" (in Excel 2003 "Liste" genannt, vor Excel 2003 nicht vorhanden) verwendet
2. Es wird ein dynamischer Name erstellt (Strg+F3), dessen Bezug per Funktionen das Ende der Datenquelle berechnet,



Beispiel zu 2.) : In  Zelle B1 steht eine Überschrift, ab B2 abwärts stehen Daten - die Anzahl der Daten ist bei Diagrammerstellung nicht bekannt

Vorgehensweise :

• Name per Strg+F3 (Ab Excel 2007 : Menü "Formel => Namensmanager") definieren, z.B. :
  Name : Bereich1 / Bezieht sich auf : =$B$2:INDEX($B:$B;VERWEIS(2;1/($B:$B<>"");ZEILE($B:$B)))
  (anstelle =$B$2:INDEX($B:$B;VERWEIS(2;1/($B:$B<>"");ZEILE($B:$B))) kann auch folgende Variante verwendet werden :
  =BEREICH.VERSCHIEBEN($B$2;;;VERWEIS(2;1/($B:$B<>"");ZEILE($B:$B));1)) - INDEX() rechnet  bei grösseren Datenmengen jedoch schneller als BEREICH.VERSCHIEBEN() !
  Der Teil VERWEIS(2;1/($B:$B<>"");ZEILE($B:$B)) ermittelt dabei die letzte belegte Zeile der Spalte B, was gleichzeitig das Ende der Daten in dieser Spalte bedeutet

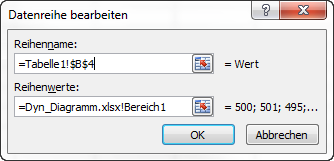

• Datenquelle der 1.Datenreihe des Diagramms lautet dann : ='Mappenname.XLSX'!Bereich1

Download der Beispiel-Mappe :

Datei: Dyn_Diagramm.xlsx

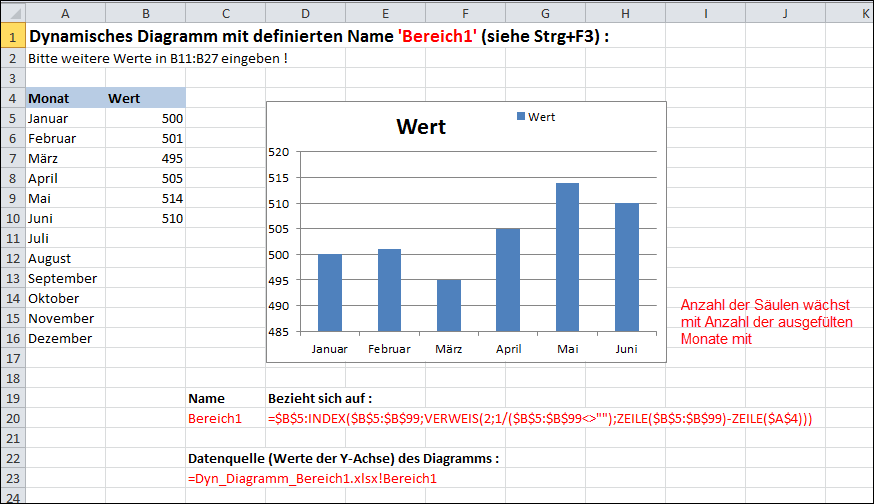

Und so könnte das Dynamische Diagramm aussehen : Säulen nur für ausgefüllte Werte in Spalte B :
